PACKET RADIO A FONDO

NOTA: Las fotos con recuadro en azul pueden ser ampliadas para ver detalles. Situando el ratón encima de la foto durante unos instantes, podrás ver una pequeña descripción y lo que ocupa la ampliación.

ACLARACION

Vamos a desarrollar como hemos dicho una configuración concreta, pero con esto no queremos hacer de menos a otras posibles y también fiables, al menos creemos que esta es la más asequible y segura.

HARDWARE

El ordenador puede se cualquier modelo de AMIGA con al menos 1 Mb de RAM, el disco duro no es en absoluto necesario excepto por la consabida lenta velocidad de carga de los diskettes.

El modelo de Modem de Packet Radio escogido, según los baremos antes explicados, es la TNC-2 de Digigrup AEA. Este modem se caracteriza por ser un pequeño ordenador en si mismo. Dispone de un Z-80 arropado con diferentes circuitos gestores de entradas y salidas así como de una Eprom en donde guarda el software de PMS (recoraremos que la PMS es el BBS personal para mensajes solo), el software de Dgipeater (de repetidor) y el protocolo en general.

El modelo de emisor-receptor es de libre elección, normalmente si disponemos de bajo presupuesto la opción más asequible será de un Walkye-Talkye de FM (2M), eso sí, equipado con una antena externa de mejores prestaciones que la porreta que usan los walkyes por antena.

El conexionado de los equipos es sencilla hasta cierto punto, pero como ya comentamos en nuestro anterior artículo, siempre será mejor contar con la colaboración de algún colega más ducho en la materia, y más si simos desconocedores de las más mínimas nociones de electrónica.

Según podemos ver en el esquema adjunto, existen 3 conexiones a realizar. La primera siempre será la conexión RS-232 que unirá nuestro equipo con la TNC. Este ha de ser un cable pin a pin serie que tenga conectadas las patillas de la 1 a la 8 y la 20 a sus mismos extremos. Nada más snecillo, ya que se puede adquirir en cualquier tienda de ordenadores (aunque según como sea el cable a lo mejor hay que hacer alguna pequeña modificación mirar manual del Amipac para conexionado exacto).

El siguiente cable es el que va de la TNC al Walkye-Talkye u equipo de que dispongamos. Para esto si que necesitaremos definitivamente conocimientos de electrónica, ya que si por un lado la TNC tiene un conector DIN estándar fácil de conseguir y soldar, por otro la emisora acostumbra a tener diferentes tipos de conexiones. Nos remitiremos pues al manual de la TNC y al de nuestro equipo transmisor para la realización de estos cables.

El tercer y último será un cable de antena correinte (RG-58) que una el conector de antena de nuestro equipo emisor con el de la antena exterior que tengamos. Nuevamente nos atendremos a las explicaciones que aporten los respectivos manuales.

SOFTWARE

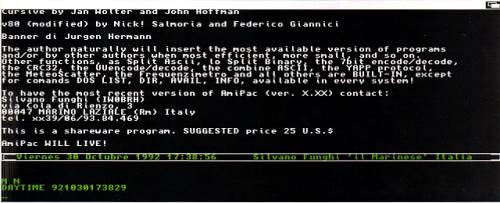

Nuestra elección es sin duda el AMIPAC. Como recordaremos se trata de un software en modalidad Shareware, con lo cual la adquisición se realiza por correo o en algún otro grupo de usuario, siendo necesario el pago de una pequeña cantidad al programador una vez lo usemos (via correo normalmente).

El AMIPAC es un potente programa con múltiples opciones, disponible en inglés por ahora, y próximamente en castellano. Puede ser usado desde Floppy o desde Hard Disk (aunque todo hay que decirlo el porgrama de instalación no acaba de funcionar nunca y hay que isntalarlo a mano).

CONFIGURACION SOFTWARE

El Packet Radio y sus protocolos nos aportan toda una serie de opciones que serán necesarias adaptar a nuestra configuracón concreta de equipo. Así pues en la configuración que estamos describiendo, TNC-2 y AMIPAC, tenemos que modificar toda una serie de ficheros, contenidos en diferentes sitios, aunque hay que tener clara una diferenciación de las opciones a configurar del AMIPAC y las opciones de la TNC.

Primero el AMIPAC (realmente primero sería la TNC, pero como sin el AMIPAC no podemos comunicarnos con ella...).

Hay una extensa relación de fichero a configurar y la lista e comandos tanto de la TNC como del AMIPAC es muy larga, por lo cual describiremos los más básicos y después tendremos que dirigirnos a los respectivos manuales de la TNC y del AMIPAC.

El fichero de configuración del AMIPAC es uno muy pequeño llamado AMIPAC.parms. En este fichero le indicaremos al AMIPAC opciones para su arranque, tales como el tipo de modem que usamos, la velocidad serie ordenador-modem y otros. El siguiente fichero al cual debemos de prestar especial atención es el AMIPAC.start. Este fichero contiene toda una serie de comandos de la TNC que son enviados a esta cada vez que entramos en AMIPAC, para de esta manera trabajar de una forma personalizada. Realmente pues no son comandos del AMIPAC, sino comandos que el AMIPAC envía a la TNC cuando este se inicializa.

Una vez configurados estos dos ficheros el resto son más banales. El AMIPAC nos ofrece un completo lote de menús que contienen las ordenes más usuales que utilizaremos, agrupadas en secciones, para facilitar el tecleo repetitivo.

La configuración de la TNC es más ardua debido a la cantidad de comandos de que dispone, las últimas versiones de Eprom, además, diponen de 512 k de software, con lo cual aumenta el número de prestaciones que obtenemos.

Así pues, y repetimos, lo mejor será contar con algún colega iniciado para ayudarnos a configurar la TNC. La relación de parámetros es de aproximadamente 100 diferentes, siendo la mayoría de ellos importantes de modificar para un buen funcionamiento de nuestra configuración. Una vez hayamos configurado la TNC desde el propio Amipac, enviándole los comandos directamente, la TNC tiene una prestación interesante que es la de mantener en memoria, aunque se cierre la alimentación, la conifguración enviada, gracias a una RAM alimentada por una pequeña pila.

POSIBILIDADES

a comentamos en el anterior artículo las muchas posibilidades que nos ofrece el Packet Radio. recordemos también la obligatoriedad de disponer de un Indicativo (licencia) para poder emitir.

DIRECCIONES

En el anterior artículo prublicámos una serie de direcciones donde acudir para conseguir los materiales, volvemos ahora a publicar las que hacen referencia a la configuración concreta que hemos descrito. Y si neesitan más información dirigiros a cualquier Radioclub cercano, en estas asociaciones siempre hay un grupo activo en Packet Radio que os podrá ayudar.

Una última referencia de ayuda, y muy exhaustiva por cierto, se puede encontrar en el Radioclub Aragón. Esta asociación de Radioaficionados dispone de un libro llamado con mucho acierto El Libro Gordo de PTT. PTT significa en el argot de radio "Push to talk" y es ni más ni menos que el pulsador que apretamos cuando hablamos por una emisora (pulsar para hablar). Este libro de varios cientos de páginas contiene, podríamos decir, que toda la información disponible de Packet Radio, siendo un libro de referencia sin igual.

NOTA ENCANTA: Las direcciones que aparecían sobre el Radioclub aragón, el coste de la TNC y donde conseguirla han sido omitidas.

AMIPAC: Pueden conseguirlo de cualquier otro compañero de Packet Radio con AMIGA, o escribiendo directamente al programador Italiano:

Silvano Funghi (IW0BRH)
Via Cola di Rienzo, 3
00047 Marino Laziale (RM) ITALIA

Como ya hemos comentado es un programa del tipo Shareware, así caso de ser usado, se ha de envair unos 25$ al programador.

AGRADECIMIENTOS

Agradezco el soporte de los siguientes compañeros en Packet Radio:
EA3FYD, EB2DJM, IW0BRH, EA2CDN y otros.
